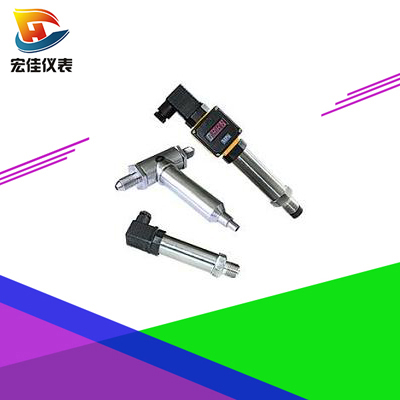

精巧型壓力變送器
產品特點：
本產品產品體積小巧，易于安裝，采用不銹鋼外殼隔離防腐，適于測量與接觸部分材質相兼容的氣體和液體等介質，它可以用來測量表壓、負壓和絕壓。
產品應用：
廣泛應用于水廠、煉油廠、污水處理廠、建材、輕工、機械等工業領域，實現對液體、氣體、蒸氣壓力的測量。
訂購熱線：
18915194288 在線咨詢
一.產品概述
HJ-130精巧型壓力變送器采用高性能的感壓芯片，配合先進的電路處理和溫度補償技術，將壓力變化轉化為線性的電流或電壓信號。產品體積小巧，易于安裝，采用不銹鋼外殼隔離防腐，適于測量與接觸部分材質相兼容的氣體和液體等介質，它可以用來測量表壓、負壓和絕壓。
二.產品應用場合
本產品廣泛應用于水廠、煉油廠、污水處理廠、建材、輕工、機械等工業領域，實現對液體、氣體、蒸氣壓力的測量。
三.產品特點
具有反向極性和限流保護；激光調阻溫度補償；可程控調節；抗振動、抗沖擊、防射頻電磁干擾；過載及抗干擾能力強，經濟實用穩定。
四.性能參數
|
測量介質 |
氣體、液體、油等與接觸部分材質相兼容的介質 |
|
測量形式及范圍 |
表壓（G）---最大(0～60)MPa, 最小(0～0.5)KPa |
|
絕壓（A）---最大(0～60)MPa, 最小 (0～5)KPa |
|
負壓（B）---(-100KPa～60)MPa, 最小(-0.2～0.2 )KPa |
|
精度等級 |
0.1、 0.25、 0.5 |
|
過載能力 |
量程的2倍 |
|
長期穩定性 |
小于0.25%FS/年，小于0.5%FS/年 |
|
供電電源 |
15～36 VDC（標定電壓24VDC） |
|
輸出信號 |
(4～20)mA（二/三線制）、（0～10/20）mA
（0～5）V、（1～5）V、（0～10）V |
|
工作溫度 |
-40～80℃ 補償溫度：-20～70 ℃ |
|
加裝散熱器（選購件） |
可到120℃ |
|
過程連接 |
M20×1.5外螺紋或用戶注明 |
|
防護等級 |
IP65 |
|
五.產品選型
|
HJ-130口口E口A口C口系列小巧型壓力變送器 |
|
HJ-130 |
小巧型壓力變送器 |
|
|
口 |
測量形式及量程 （注明量程范圍） |
|
|
G、表壓 A、絕對壓力(0～60MPa) B、密封壓力 P、平膜型 |
|
口 |
膜片材料 |
|
|
K、擴散硅（默認） T、陶瓷壓阻 P、陶瓷電容 |
|
E口 |
輸出信號 |
|
|
1、(0～5)VDC 2、二線制(4～20)mA(默認) 3、(0～10)mA 4、其它注明 |
|
A口 |
精度 |
|
|
1、0.1 2、0.25 3、0.5 |
|
C口 |
過程連接方式 |
|
|
1、外螺紋M20×1.5（默認） 2、外螺紋G1/2 3、外螺紋NPT1/2 4、其它注明 |
|
R口 |
其綜 |
|
|
1、電纜引出 2、赫斯曼接口 3、其它用戶約定 |
|
